Станок намотки сварочной проволоки (укладчик сменные шестерни) СНП160С0,8/2
Назначение
Намотка ,укладка "виток к витку"сварочной проволоки ,на катушки из бухт
Обрабатываемый материал
Сварочная проволока
Диаметр проволоки: 0,8 1,0 1,2 1.4 1,6 1,8 2,0 мм
Материал проволоки: СВ08А , 30ХГСА, СВ08Г2С и др.
Временное сопротивление разрыву проволоки:
Для 1.6мм - 784-1176 (80-120)
Для 1.2мм - 882-1323 (90-135) МПа (кгс/мм2)
Область применения
Намотка сварочной проволоки на катушки для нужд предприятий машиностроения, приборостроения.
Технические характеристики бухты
Состояние поставки проволоки- бухта
Намотка проволоки в бухте -свободная
т.е не требует дополнительного устройства для срабатывания проволоки.
Вес бухты -80......800 кГ
Упаковка бухты- на поддоне.
См.фото
Технические характеристики катушек
Катушки специальной конструкции (по выбору) См.Табл. и фото.
Наибольший диаметр катушек 300 мм
Ширина (намотки ) катушек от 45 до 160 мм
Технические характеристики станка.
Тип станка: специальный, односторонний, переналаживаемый в зависимости от размеров катушек и заданной длины намотки.
|
Тип станка |
специальный, односторонний, переналаживаемый в зависимости от заданной длины намотки |
|
Технологическая оснастка |
специальная ,переналаживаемая в зависимости от ширины намотки и толщины проволоки. |
|
Режим работы станка |
полуавтоматический |
|
Заправка проволоки в станок |
ручная и крепление на катушке вручную. |
|
Намотка проволоки |
автоматическая |
|
Останов станка |
по двум режимам вручную и автоматически. |
|
Ручной останов |
от кнопки «Стоп» |
|
Автоматический останов |
по заданной длине намотки |
|
Заданная длина проволоки |
от 10 метров до полного окончания длины бухты |
|
Задача длины проволоки |
цифровая |
|
Кратность задания длины |
1 метр |
|
Регулировка скорости намотки |
безступенчатая от 0 до 3 м в сек |
|
Узел отрезки проволоки |
отсутствует, отрезка вручную |
|
Привод узлов |
электромеханический |
|
Управление станком |
электрическое ,электронное |
|
Защитное отключение станка |
автоматическое при перегрузках в электрической сети. |
|
Электрообеспечение |
напряжение 220 вольт. |
|
Защитное отключение станка |
автоматическое при спутывании проволоки в бухте |

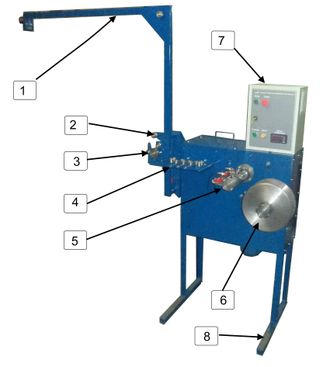

Узлы и механизмы
Узел съема и направления проволоки из бухты. 1,2,3,4
Узел укладки с приводом.5
Узел намотки на катушки с приводом.6
Пульт управления. 7
Основание (станины) 8
Состав комплекта поставки
Станок в сборе 1 шт
Инструмент (установлен на станке) 1 комплект
Руководство по эксплуатации 1 экземпляр
Чертежи инструмента -1 экземпляр
Чертежи быстроизнашиваемых деталей -1 экземпляр
Схема кинематическая -1 экземпляр
Схема электрическая принципиальная- 1 экземпляр
Преимущества перед известными аналогами .Простота конструкции, универсальность.
Стадия освоения .Спроектировано ,изготовлено и внедрено в производство. Станок не имеет аналогов .
Заявка на патент не подавалась
Возможность распространения Изготовление по заявкам Заказчиков. Проектирование и изготовление аналогов по Техническим заданиям.
Цена без НДС.Корректируется в зависимости от комплектации и изменения технических характеристик оборудования по требованиям Заказчика.
