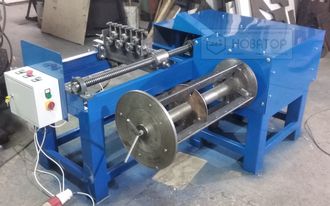

СТАНОК НАВИВКИ СПИРАЛИ из проволоки СНС 700
НАЗНАЧЕНИЕ СТАНКА

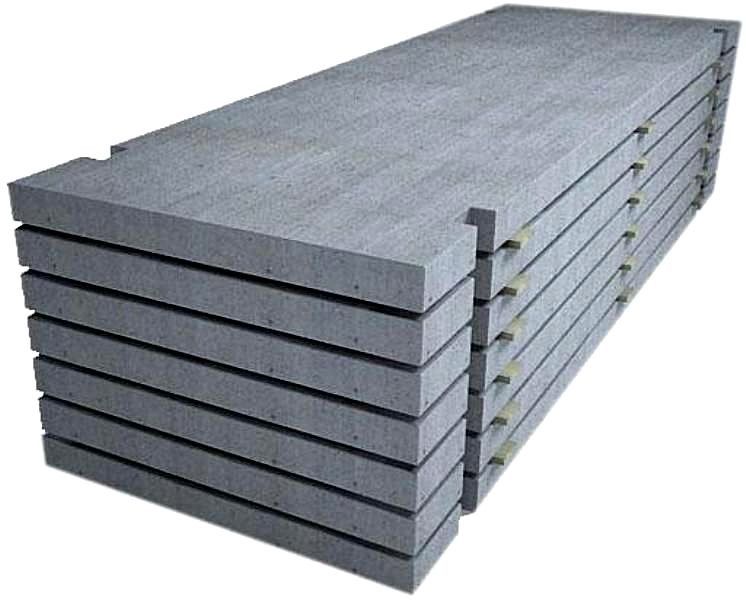

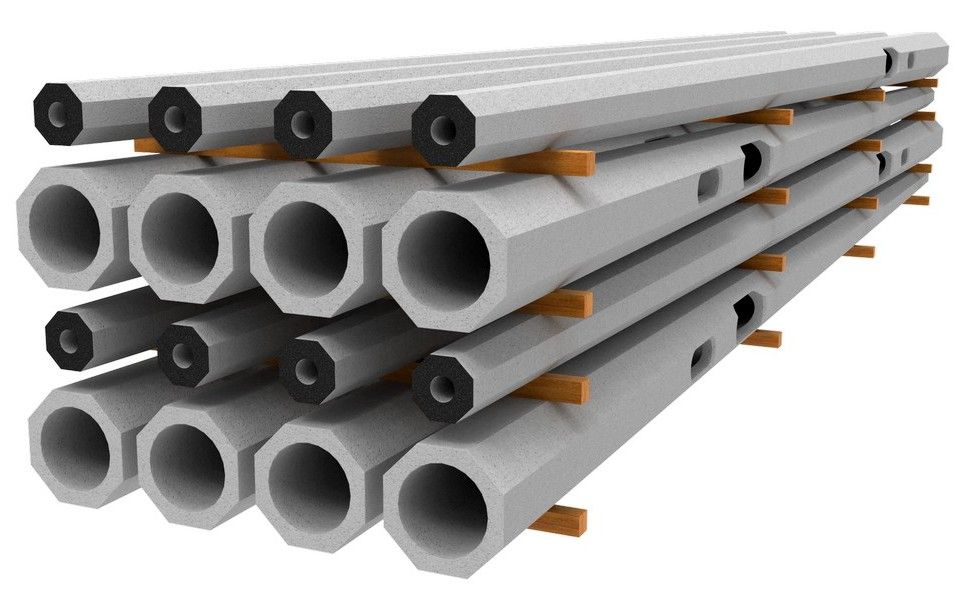

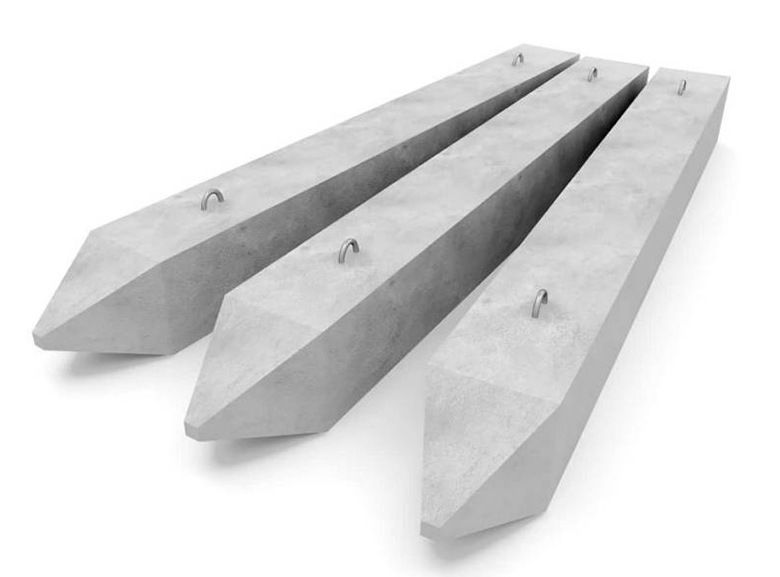

Станок предназначен для изготовления спиралей из металлической проволоки для дальнейшей установки их на продольные арматурные каркасы. Каркасы применяются для изготовления железобетонных изделий: свай, стоек СВ, СНВ, С, стоек центрифугированных и шестигранных, приставок ПТ, компенсационных пружин для напряжённых авиационных ПАГ и дорожных плит ПДН, световых опор ЛЭП и других изделий.
ХАРАКТЕРИСТИКИ.СОСТАВ
|
Тип станка по назначению |
для выполнения технологической операции намотки проволоки на оправки. |
|
Тип станка по технологии обработки |
обработка давлением проволоки |
|
Тип станка по степени универсальности |
специальный, переналаживаемый по размерам диаметра проволоки, профилю спирали, ширине намотки. |
|
Тип станка по расположению изделия |
горизонтальный ,односторонний (ось оправки) |
|
Тип станка по уровню автоматизации |
полуавтомат (установка проволоки и снятие спирали вручную) |
|
Тип станка по массе |
средний (1-10тонн) |
|
Тип станка по кинематической схеме |
агрегатный ( |
|
Тип технологической оснастки |
специальная, сменная ,переналаживаемая в зависимости от профиля спирали. |
|
Оправка (шаблон) изготавливается под конкретную номенклатуру железобетонных изделий (опция) |
сменная ,для трапецеидального, прямоугольного, шестигранного ,конического и другого профиля спирали
|
|
Длина сомкнутой «виток в витку» спирали |
регулируемая ( от 100 до 700 мм.) |
|
Количество витков |
регулируемое по заданной длине спирали |
|
Основание (станина) |
рама сварной металлоконструкции |
|
Узел каретки с ходовым винтом |
регулируемый ход по датчикам |
|
Узел правки ,натяжения проволоки |
роликовый, регулируемый. |
|
Заправка проволоки в станок |
вручную ,крепление на оправке вручную. |
|
Система управления станком |
электрическое, электронное |
|
Пульт управления станком |
навесной |
|
Привод узлов |
электромеханический с ременной и цепной передачей |
|
Регулировка скорости намотки |
не регулируемое 25 об/мин |
|
Количество оправок в процессе намотки. |
-1 шт. |
|
Заправка проволоки в станок |
направление протяжение- вручную, |
|
Количество рабочих (операторов) |
1 человек |
|
Режим остановки станка |
-вручную от кнопки «Стоп» |
|
Характер нагрузки на станок |
равномерная нагрузка, |
|
Продолжительность работы в сутки |
8 часов,( 1 смена ) |
|
Отрезка проволоки |
вручную |
|
Электроснабжение |
трехфазный ток 380 вольт,50Гц |
|
Защитно-декоративное покрытие |
металлоконструкции –эмаль синяя |
|
Климатическое исполнение оборудования по ГОСТ 15150-69 |
УХЛ -макроклиматические районы с умеренным и холодным климатом |
|
Категория места размещения оборудования по ГОСТ 15150-69 |
3 и 4 - эксплуатация в закрытых помещениях с естественной вентиляцией без и с искусственно регулируемыми климатическими условиями. |
|
Габариты мм. |
ориентировочно 2100х1500х1200мм |
|
Масса кг |
Определяется при комплектации |
КОМПЛЕКТНОСТЬ ПОСТАВКИ.
|
Наименование |
Кол-во на станок |
|
Продукция |
|
|
Станок в сборе |
1 шт. |
|
Опции (при заказе) |
|
|
Оправки (шаблоны) для навивки профиля спирали |
по заказу |
|
Размотчик бухты |
по заказу |
|
Документы |
|
|
Руководство по эксплуатации |
1 экземпляр |
|
Чертежи инструмента |
1 экземпляр |
|
Чертежи быстроизнашиваемых деталей |
1 экземпляр |
|
Схема кинематическая |
1 экземпляр |
|
Схема электрическая принципиальная |
1 экземпляр |
СТАДИЯ ОСВОЕНИЯ .ВОЗМОЖНОСТЬ РАСПРОСТРАНЕНИЯ
Спроектировано ,изготовлено и внедрено в производство. Оборудование не имеет аналогов и успешно используется с при изготовлении бочек.
Возможно проектирование и изготовление аналогов по заявкам и Техническим заданиям Заказчиков.
Конструкция оборудования является собственностью ООО «ПП НОВАТОР» ,не подлежит копированию и изготовлению без письменного согласия предприятия. Все права защищены.
ЦЕНА
Расчитывается в зависимости от комплектации и изменения технических характеристик оборудования по требованиям Заказчика. Мы работаем без НДС
